Capteur solaire à tubes en U (Focalisation de la lumière intérieure)

  1. Accueil
  2. Chauffage solaire
  3. Collecteur solaire (très demandé)
  4. Capteur solaire à tubes en U (Focalisation de la lumière intérieure)

Présentation du produit
Le capteur solaire à tubes en U Himin comprend un collecteur, des tubes à vide, des tubes en U, des cadres de montage et un support de fond pour tube. Il est souvent utilisé pour collecter la chaleur pour le chauffage de l'eau chaude sanitaire. Le collecteur peut être monté individuellement ou relié à un système de tuyauterie.

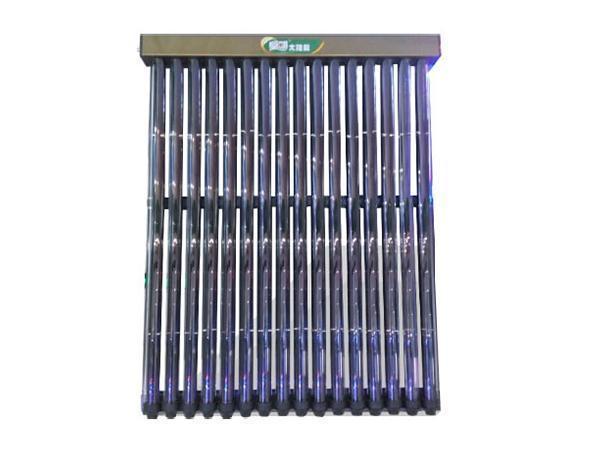

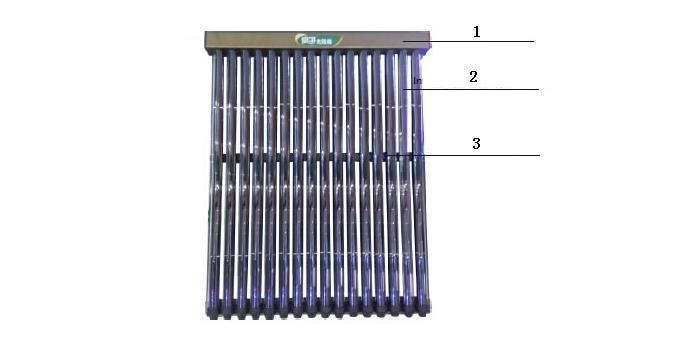

1.Collecteur  2.Tube à vide pour focalisation de lumière intérieure   3.Cadre

Caractéristiques
1. Le capteur solaire à tubes en U focalisation de la lumière intérieure utilise un tube à vide avec technologie de réflecteur intégrée et méthode de transfert thermique à travers les tubes en U. Il permet de réduire les pertes de chaleur et d'assurer une température de collecte plus élevée.
2. Les tubes à vide ne contiennent pas d’eau, donc pas de contamination de tubes ni de cassure de tuyaux. La technologie de chauffage du tube en U adoptée assure une augmentation rapide de la température. Ce système est fiable et efficace.
3. Il n'y a pas de restrictions sur la hauteur d'installation. Le fonctionnement est sous pression, et le grand débit vous offre une expérience de bain agréable et confortable.
4. Notre collecteur est de conception optimale et assure une excellente compatibilité avec les conceptions architecturales existantes.

Structure et principe de fonctionnement
Structure du produit

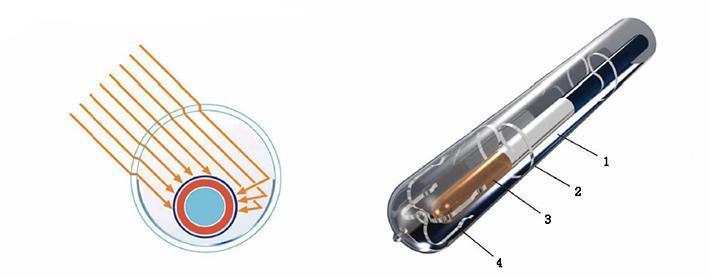

1.Réflecteur enduit   2.Tube externe φ84   3. Tube interne φ47   4.Attaches

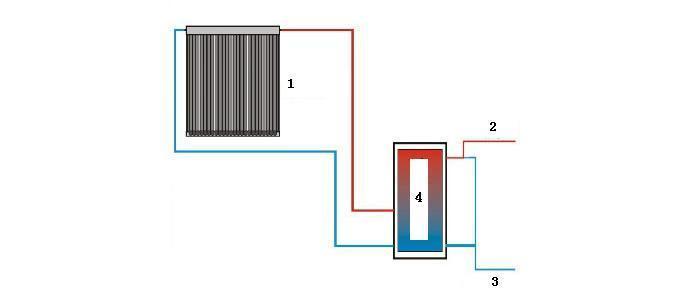

1.Collecteur   2.Eau chaude  3.Eau froide   4.Réservoir d'eau

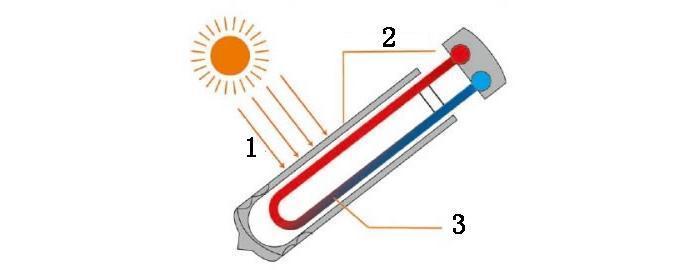

1.Lumière solaire  2.Tube sous vide   3.Tube en U

Principe de fonctionnement
La lumière du soleil brille sur la paroi extérieure du tube à vide ainsi que le miroir intégré qui la reflète encore sur la paroi externe du tube sous vide. La lumière solaire est ensuite absorbée par le tube à vide tout en verre et transformée en énergie thermique qui est ensuite transférée au tube en U via ventilateur afin de chauffer le milieu de transmission de chaleur du tube en U. L'énergie thermique est ensuite acheminée vers l'eau dans le réservoir.

Paramètres techniques
Paramètres du tube sous vide
Longueur (mm) 2100
Structure (mm) Double tube en verre
Diamètre externe du tube externe (mm) 84
Epaisseur du tube externe (mm) 2.0
Diamètre interne du tube interne (mm) 47
Epaisseur du tube interne (mm) 1.6
Matériel Verre borosilicaté 3.3
Taux de transmission solaire ≥0.92
Type de revêtement sélectif AIN/AIN-SS/Cu
Coefficient d'absorption ≥0.94
Degré de vide (Pa) <5.0×10-4
Température maximale (℃) 250~320
Perte thermique (W/㎡·℃) ≤0.65
Pression nominale (Mpa) 0.6
Paramètres techniques
Spécifications du capteur JUS 14-84/47 JUS 16-84/47 JUS 20-84/47
Spécifications du tube à vide φ84/47×2100 φ84/47×2100 φ84/47×2100
Nombre de tubes à vide 14 16 20
Poids à vide 50kg 59kg 76kg
Dimensions globales (mm) 1554×2200×158 1754×2200×158 2154×2200×158
Capacité du capteur 2.59L 2.95L 3.69L
Débit L/(min·㎡) 0.6~1.2 0.6~1.2 0.6~1.2
Type de capteur Tube U en aluminium Tube U en aluminium Tube U en aluminium
Matériaux d'isolation Fibre de verre Fibre de verre Fibre de verre
Milieu de travail Propylène glycol Propylène glycol Propylène glycol
Pression nominale 0.6MPa 0.6Mpa 0.6Mpa
Superficie totale 3.42㎡ 3.86㎡ 4.74㎡
Surface d'ouverture 2.27㎡ 2.60㎡ 3.25㎡
Surface absorbeur 1.336㎡ 1.526㎡ 1.908㎡
Matériau de la coque Profilé en aluminium Profilé en aluminium Profilé en aluminium
Matériau du cadre Tôle d'acier galvanisé Tôle d'acier galvanisé Tôle d'acier galvanisé
Matériau de la contrepointe Nylon Nylon Nylon
Interface du capteur Ecrou de couplage 3/4″ Ecrou de couplage 3/4″ Ecrou de couplage 3/4″
Température maximale de travail 240℃ 240℃ 240℃
La courbe de rendement instantané est basée sur la surface de l'ouverture (Aa) et la température d'entrée (ti; ajustement linéaire).

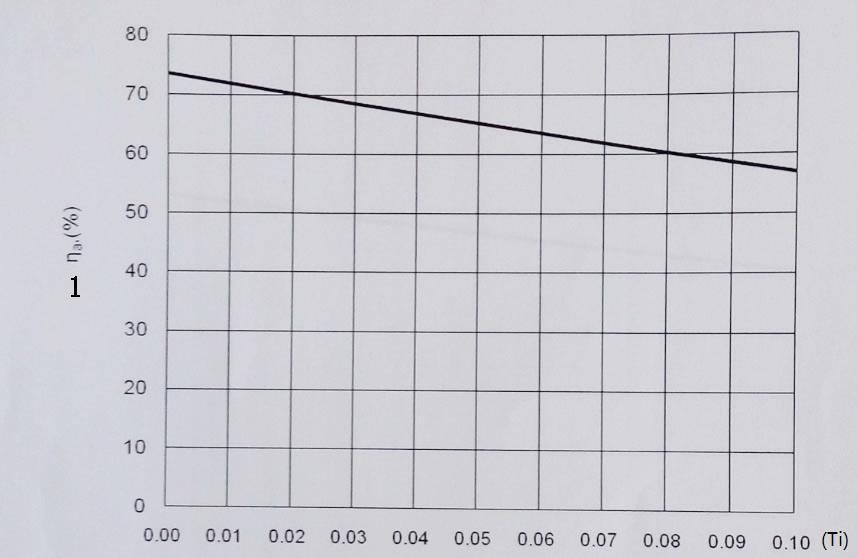

1.Efficacité instantanée

Equation de l'efficacité instantanée du capteur ηa = 0,736-1,659Ti *
Ti * = (ti-ta) / G
ti: Température d'entrée du fluide de travail, ℃
ta: Température ambiante, ℃
G: Irradiation quotidienne brute de la surface d'ouverture du capteur solaire, W/m2

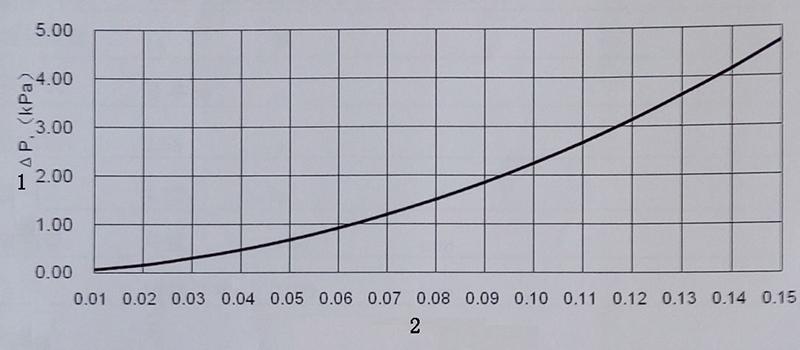

Courbe de relation entre la chute de pression de deux extrémités △p et le débit massique m.
1.Chute de pression entre deux extrémités   2.Débit massique du fluide
