Capteur à tube sous vide en verre

Introduction
En tant que composant clé pour les collecteurs solaires, notre capteur à tubes sous vide en verre est similaire à un vase de Dewar traditionnel. Ce produit est composé de deux tubes en verre avec une résistance élevée au choc thermique et chimique. Le côté extérieur du tube intérieur est revêtu avec une couche sélective solaire pulvérisée. Fermée à une extrémité, le tube intérieur de l'échangeur à tube solaire est scellée au tube extérieur à l'autre extrémité. L'espace annulaire entre le tube extérieur et le tube intérieur est ensuite comblé pour éliminer la perte de chaleur causée par la conduction et la convexion.

Technologie leader de Capteur à tubes sous vide en verre
Le tube collecteur solaire cermet SS-ALN sous vide en verre est produit avec une couche d'absorption solaire à interférence et une technologie de revêtement de membrane métallique telle qu'une couche d'absorption cermet produit par pulvérisation cathodique à cible métallique double face SS et AL etc. De plus, le tube sous vide emploie aussi une nouvelle couche sélective de type interférence avec une absorption deα=0.94 et un taux d'émission de ε≤0.06.

La couche d'absorption du capteur à tubes sous vide en verre utilise une couche d'absorption SS-ALN (nitrure d'aluminium acier inoxydable spécial) avec une bonne résistance aux températures élevées. Même si le verre se dissout, la couche d'absorption ne se brise pas. Notre produit est caractérisé par une excellence résistance au vieillissement, une longue durée de vie, un faible taux d'émission et une faible perte thermique. Les excellentes performances d'absorption thermique permettent un chauffage de l'eau lorsque la température est inférieure à 30°C.

Pourquoi nous
1. Notre société dispose d'une ligne de production de tube sous vide en verre automatique ainsi qu'un traitement de test avancé strict, ce qui nous aide à effectuer une stabilité optimale du produit.
2. Avec un degré sous vide jusqu'à 10-4Pa, le rapport de perte thermique est contrôlé sous 0.03-0.06.
3. L'utilisation du cuivre métallique comme couche métallique inférieure est caractérisée par une absorption élevée, le capteur à tubes sous vide solaire dispose d'une faible perte technique, qui correspond à 50% celle d'un tube sous vide traditionnel. La perte thermique moyenne de notre tube sous vide en verre est de ULT≤0.5W/(m2.°C).
4. Avec de bonnes performances d'isolation, la température de stagnation est supérieure à 270°C.
5. La technologie brevetée nous aide à contrer avec succès le problème causé par une limitation de revêtement incliné, réalisant une température de fonctionnement de -40°C à 40°C.
6. Equipée avec 5 lignes de production entièrement automatiques, notre société est capable de compléter quotidiennement une production de 100 000 pièces de tube sous vide résistant aux températures élevées.

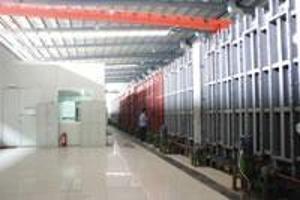

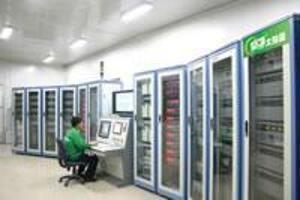

Ligne de production automatique pour capteur à tubes sous vide en verre

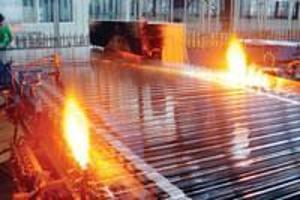

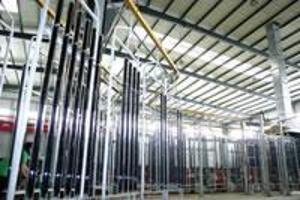

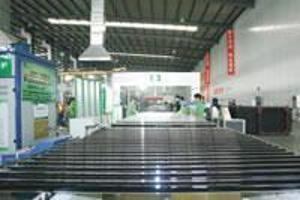

  • Ligne de convoyage de tube

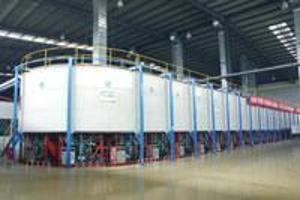

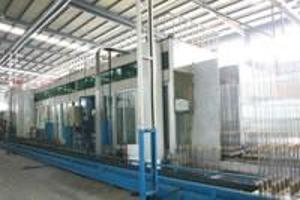

  • Ligne de revêtement automatique 1

  • Ligne de découpe de bord

  • Ligne de nettoyage

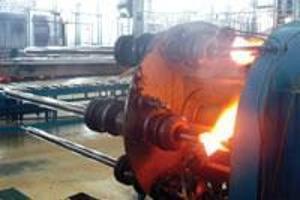

  • Ligne de scellement d'extrémité

  • Ligne de production de getter
    automatique

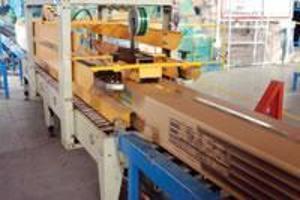

  • Ligne d'emballage automatique

Nouveau produit - Capteur à tubes sous vide en verre avec couche de réflexion intérieure
Ce nouveau type de capteur à tubes sous vide est revêtu avec une couche réfléchissante à l'intérieur du tube extérieur afin de réfléchir les rayons du soleil vers le tube intérieur pour capter l'énergie solaire et pour le chauffage, ce qui améliore efficacement l'efficience de chauffage. L'énergie solaire est ensuite convertie en énergie thermique pour compléter le chauffage du liquide.

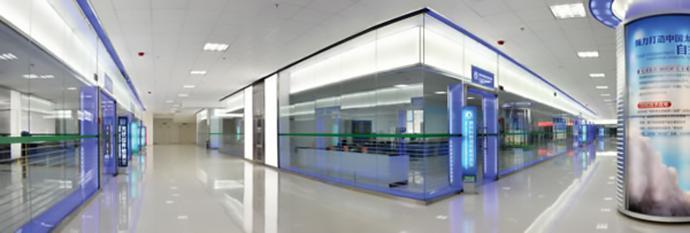

Centre de contrôle qualité et de test pour les capteurs à tubes sous vide en verre
En tant que fournisseur professionnel, nous mettons l'accent sur la qualité du produit et le niveau de satisfaction du client. Le plus grand centre national de test et de système d'assurance qualité construit basé sur des normes plus strictes que les Normes Nationales Chinoises permet une excellente qualité de produit. En plus d'un certificat de système d'assurance qualité ISO 9000 et un certificat CNAS, notre société dispose d'une bonne réputation et d'une marque avec une solide reconnaissance sur les marchés globaux.

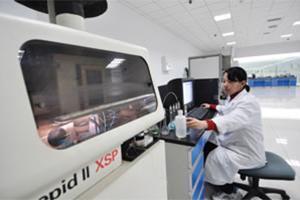

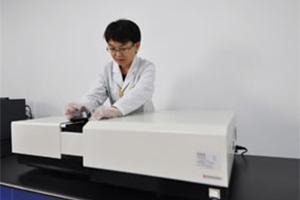

  • Ensayo de absorbancia

  • Test de composition de revêtement

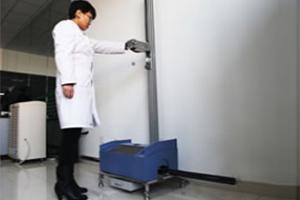

  • Test d'impact à bille de fer

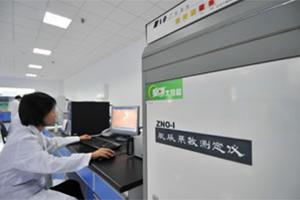

  • Coefficient de test d'expansion thermique

Spécifications de Capteur à tubes sous vide en verre

Description Capteur à tubes sous vide à ultra faible émission Capteur à tubes sous vide en verre avec une couche réfléchissante intérieure
Longueur (m) 1.6 1.8 1.6 1.8 1.92 2.1 2 2.1
Structure Trois cibles
Matériau du verre Verre borosilicate 3.3
Type de revêtement en option ALN/AIN-SS/Cu (nitrure d'aluminium, AIN-SS, cuivre)
Diamètre de tube extérieur (mm) Φ47 Φ58 Φ84
Épaisseur de tube extérieur (mm) 1.6 1.8 2.0
Diamètre de tube intérieur (mm) Φ37 Φ47 Φ37
Épaisseur de tube intérieur (mm) 1.6 1.6 1.6
Absorption ≥0.94
Taux d'émissions ≤0.06
Taux de transmission solaire ≥92%
Degré sous vide (Pa) ≤5.2×10-4
Température maximum (°C) 300
Perte thermique moyenne (W/m2.°C) ≤0.60 ≤0.60 ≤0.50 ≤0.65
Pression nominale (MPa) 1.0 0.6
Paramètre de stagnation (m2·°C/kW) 241 256 265 284 289 290 314 309
Coefficient d'expansion thermique (K-1) 3.3×10-6
Exposition aux rayons solaires (MJ/m2) ≤3.6 ≤4.6 ≤3.0
Durée de vie (années) 15
Quantité 20’GP 3240 2916 2496 2304 2112 1920 728 728
40’GP 6804 5832 5376 4608 4440 3960 1512 1512
