Capteur solaire à tubes en U HUJ1

Capteur solaire à tubes en U HUJ1
Introduction du produit

Le capteur solaire à tubes en U Himin comprend un dispositif de chauffage, des tubes sous vide, un cadre en U, des cadres de montage et une grille inférieure pour tube. Il est généralement utilisé pour la collecte de la chaleur destinée au chauffage ou à l'eau chaude sanitaire. Le collecteur à tubes peut être monté individuellement ou relié à un système d'eau chaude. Ce tuyau collecteur solaire HUJ1 est l'un des nouveaux produits de l’année 2015.

Caractéristiques
1. Ce capteur solaire à tubes adopte un tube à vide et un procédé de transfert thermique à travers des tuyaux U pour réduire la perte de chaleur et assurer une température supérieure.
2. Les tubes à vide ne contiennent pas d’eau, donc pas de contamination, aboutissant à l’absence de temps d’arrêt inutile. La technologie du tube U utilisée permet une augmentation rapide de la température, ce qui rend le produit efficace et fiable.
3. Il n'y a pas de restrictions sur la hauteur de l'installation. Nous offrons différentes options de pression et un grand débit d'eau pour que votre expérience de bain soit confortable et agréable.
4. Notre collecteur est de conception optimale et assure une excellente compatibilité avec les conceptions architecturales existantes.

Structure et principe de fonctionnement
Structure du produit

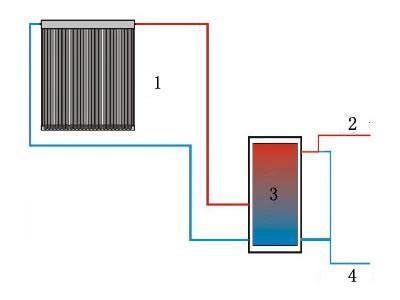

  • 1. Collecteur   2. Eau chaude
    3. Eau froide   4. Réservoir d'eau

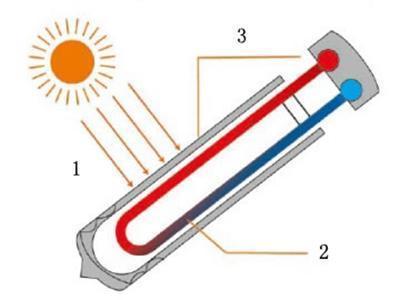

  • 1.Lumière solaire   2.Tube sous vide
    3.Tuyau en U

Principe de fonctionnement
La lumière du soleil brille sur la paroi externe du tube à vide et est absorbée par le tube tout en verre. La lumière est ensuite convertie en énergie thermique qui est transférée au tube en U via un ventilateur, ce qui a pour but de chauffer le milieu de transmission thermique du tube U. L'énergie thermique est enfin transmise à l'eau contenue dans le réservoir.

Paramètres techniques
Paramètres du tube sous vide
Longueur (mm) 2100
Structure (mm) Doubles tubes en verre
Diamètre externe du tube externe (mm) 58
Epaisseur du tube externe (mm) 1.8
Diamètre interne du tube interne (mm) 47
Epaisseur du tube interne (mm) 1.6
Matériel Verre borosilicaté 3.3
Taux de transmission solaire ≥0.92
Type de revêtement sélectif AIN/AIN-SS/Cu
Coefficient d'absorption ≥0.94
Degré de vide (Pa) <5.0×10-4
Température maximale (℃) 250~320
Perte thermique (W/㎡·℃) ≤0.5
Pression nominale (Mpa) 0.6
Paramètres du capteur solaire
Spécifications du capteur HUJ1-15/2.1 HUJ1-20/2.1
Spécifications du tube à vide Φ58×2100×14 Φ58×2100×20
Nombre de tubes à vide 15 20
Poids à vide 67kg 88.19kg
Dimensions globales (mm) 2240×1254×155 2240×1614×155
Capacité du capteur 2.59L 3.99L
Débit L/(min·㎡) 0.6~1.2 0.6~1.2
Type de capteur Tube U en cuivre Tube U en cuivre
Matériaux d'isolation PU PU
Milieu de travail Propylène glycol ou de l'eau Propylène glycol ou de l'eau
Pression nominale 0.6MPa 0.6Mpa
Superficie totale 2.53㎡ 3.33㎡
Surface d'ouverture 1.77㎡ 2.37㎡
Surface de l'absorbeur 1.44㎡ 1.92㎡
Matériau de la coque Aluminium Aluminium
Matériau du cadre Tôle d'acier galvanisé Tôle d'acier galvanisé
Matériau de la contrepointe Nylon Nylon
Interface du capteur Ecrou de couplage 3/4″ Ecrou de couplage 3/4″
Température maximale de travail 240℃ 240℃

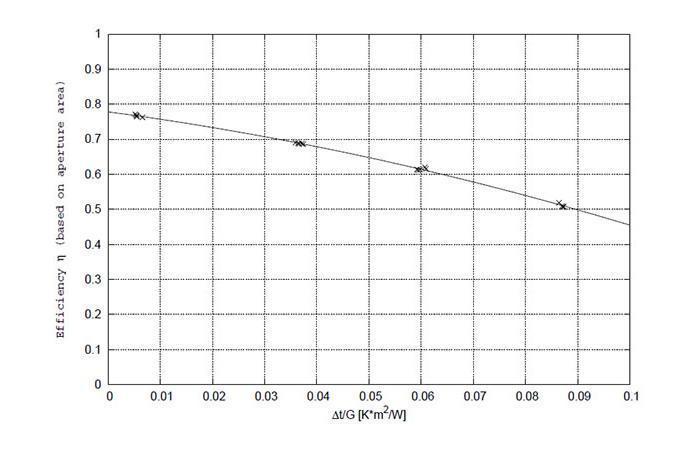

La courbe de rendement instantané est basée sur la surface de l'ouverture (Aa), la température d'entrée (ti; ajustement linéaire) et l’irradiation supposée de 800W / m2.

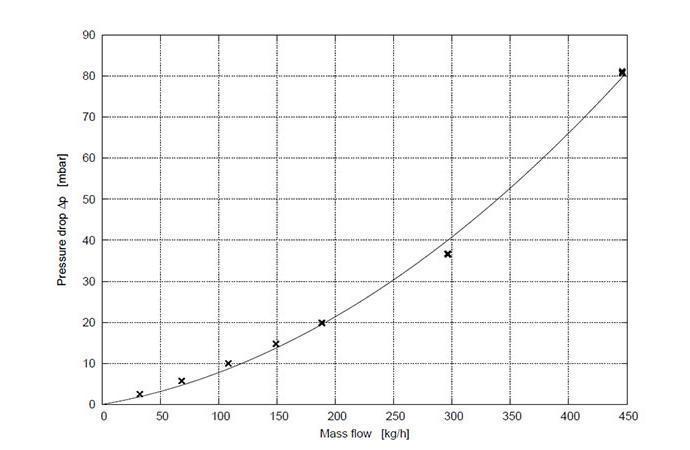

Courbe de relation entre la chute de pression de deux extrémités △p et le débit massique m.
