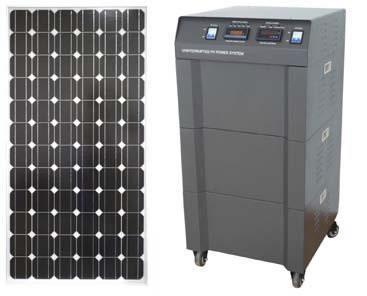

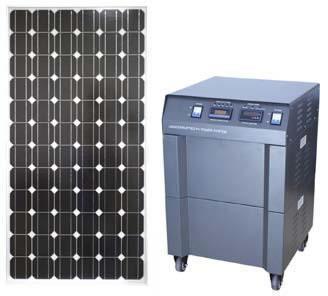

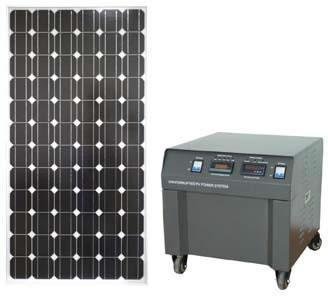

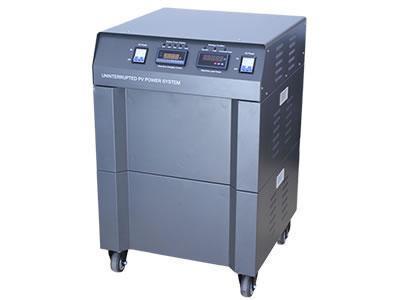

Système photovoltaïque continu 1500W~5000W

Le système photovoltaïque continu est une machine tout-en-un qui comprend l'onduleur solaire, la batterie solaire, le régulateur de charge, le cabinet de batterie et les modules solaires. Le système peut être utilisé dans des zones sans réseau d'alimentation, des villas, des villages reculés, les îles et utilisé comme alimentation de secours pour des maisons. La sortie en courant alternatif à onde sinusoïdale pure est de 110V/220V/230V, 50Hz/60Hz.

  • Front

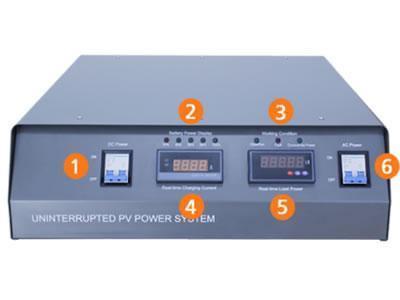

    Partie avant
    1. Alimentation en courant continu
    2. Afficheur alimentation de batterie
    3. Condition de travail
    4. Courant de charge en temps réel
    5. Puissance de charge en temps réel
    6. Puissance en courant alternatif

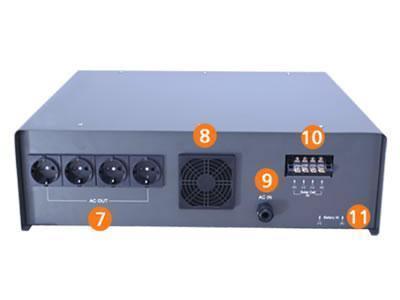

  • Partie arrière
    7. Sortie en courant alternatif
    8. Ventilateur
    9. Entrée en courant alternatif
    10. Entrée de la cellule solaire
    11. Entrée de la batterie

Données techniques
Modèles ISS1500Z ISS3000Z ISS5000Z
Puissance de sortie en courant alternatif 1500W 3000W 5000W
Forme d'onde de sortie Onde sinusoïdale pure
Précision de la tension de sortie 220V±3% or 110V±3%
Précision de la fréquence de sortie 50Hz ou 60Hz
Facteur de puissance 0.99
Capacité de surcharge 120%, 30 secondes
Protection contre les surtensions >29V >58V >58V
Protection contre les basses tensions < 20V < 40V < 40V
Rendement maximal de la puissance >94% >94% >94%
Durée de commutation entre la puissance PV et le réseau électrique < 20ms
Temps de décharge de la batterie (Puissance de sortie) 1,5 heures
Temps de charge du panneau solaire 3,5 heures d'ensoleillement efficace
Certificat CE & RoHs
Environnement opérationnel
Température de fonctionnement -10 ~ 55℃
Humidité relative 0 ~ 90%
Altitude de service 0 ~ 4000m
Détails de configuration standard
No. Y compris ISS1500Z ISS3000Z ISS5000Z
1 Boîte de l'unité centrale 1PC 1PC 1PC
2 Boîte de cellule 1PC 2PCS 3PCS
3 Roue 4PCS (Diamètre 3 pouces---Montage H110mm)
4 Onduleur 1500W 3000W 5000W
5 Contrôleur 2*24V/30A 2*48V/30A 3*48V/30A
6 Panneau photovoltaïque 1000W (250w*4pcs) 2000W(250w*8pcs) 3000W(250w*12pcs)
Tension en circuit ouvert du panneau
250W (Voc)
37.56V 37.56V 37.56V
250W x 4 250W x 8 250W x 12
7 Batterie au plomb-acide 200Ah/24V 200Ah/48V 300Ah/48V
12V /100Ah x 4 12V/ 100Ah x 8 12V /100Ah x 12
Données mécaniques:
Boîte de l'unité centrale (mm/kg): L630*W545*H165 / 19.5
Boîte de cellule (mm/kg): L550*W545*H280 / 15.5
Boîtier système assemblé (mm/kg): L630*W545*H555 / 35 L630*W545*H835 / 50 L690*W710*H1115 / 67
Batterie (mm/kg): L331*W173*H220 (mm) Total H225mm / 29.5kg pour une pièce

Remarque: Les valeurs sont données à titre indicatif. La capacité du panneau solaire et des batteries peut être ajustée en fonction des conditions et exigences réelles.

Devis du système photovoltaïque continu 1500W (Hors réseau)
Configuration détaillée
ISS 1500Z Spécifications
Panneaux solaires Panneaux solaires Poly 1000w=250W x 4 pcs (Chaque panneau avec un câble de 3M)
L1640*W992*H45 (mm)/pc
Cabinet du système Batterie plomb-acide Total: 200AH/24V 12V/100Ah*4 pcs
L331*W173*H220MM*4pcs
Onduleur Onde sinusoïdale pure 1500W
Contrôleur 24V/30A*2pcs
Sélecteur Bypass (60A) Temps de commutation < 20ms
Boîtier du système assemblé Dimensions du dégagement: L550*W550*H560mm
Accessoires Câble solaire 90M de 4mm2 (basé sur une distance d'installation de 20M)
Connecteurs Mc4 3 paires
Connecteur type Y 2 paires
Poids / volume brut 1. Cabinet du système: 0.42 m³/ 193kg (avec batterie)
2. Panneaux solaires: 0.67 m³/126kg
Volume/Poids total brut: 1.09 m³/ 319kg
Devis du système photovoltaïque continu 3000W (Hors réseau)
Configuration détaillée
ISS 3000Z Spécifications
Panneaux solaires Panneaux solaires Poly 2000w=250W x 8 pcs (Chaque panneau avec un câble de 3M)
L1640*W992*H45 (mm)/pc
Cabinet du système Batterie plomb-acide Total: 200AH/48V 12V/100Ah*8 pcs
L331*W173*H220MM*8pcs
Onduleur Onde sinusoïdale pure 3000W
Contrôleur 48V/30A*2pcs
Sélecteur Bypass (60A) Temps de commutation < 20ms
Boîtier du système assemblé Dimensions du dégagement: L550*W550*H840mm
Accessoires Câble solaire 110M de 4mm2 (basé sur une distance d'installation de 20M)
Connecteurs Mc4 6 paires
Connecteur type Y 2 paires
Poids / volume brut 1. Cabinet du système: 0.56 m³/ 312kg (avec batterie)
2. Panneaux solaires: 1.13 m³/ 220kg
Volume/Poids total brut: 1.69 m³/ 532kg

Devis du système photovoltaïque continu 5000W (Hors réseau)

Configuration détaillée
ISS 5000Z Spécifications
Panneaux solaires Panneaux solaires Poly 3000w=250W x 12 pcs (Chaque panneau avec un câble de 3M)
L1642*W992*H46 (mm)/pc
Cabinet du système Batterie plomb-acide Total: 300AH/48V 12V/100Ah*12 pcs
L331*W173*H220MM*12pcs
Onduleur Onde sinusoïdale pure 5000W
Contrôleur 48V/30A*3pcs
Sélecteur Bypass (60A) Temps de commutation < 20ms
Boîtier du système assemblé Dimensions du dégagement: L550*W550*H1120mm
Accessoires Câble solaire 150M de 4mm2 (basé sur une distance d'installation de 20M)
Connecteurs Mc4 9 paires
Connecteur type Y 3 paires
Poids / volume brut 1. Cabinet du système: 0.56 m³/ 470kg (avec batterie)
2. Panneaux solaires: 1.56 m³/ 327kg
Volume/Poids total brut: 2.21 m³/ 797kg

Garantie du produit
Onduleurs et contrôleurs: 1 an
Batteries au plomb ou gel: 1 an (environ 350 cycles)
Panneaux solaires: 90% dans les 10 ans et 80% dans les 25 ans à puissance nominale minimum.

Remarque:
La garantie ne couvre pas l'usure normale, la mauvaise utilisation, les dommages causés par une mauvaise utilisation, l’altération, l’installation ou l’application incorrecte, le service non autorisé, la modification, le stockage, le transport ou les dommages résultant des pannes de courant ou surtensions, des catastrophes naturelles ou d'autres événements hors de contrôle de l'entreprise.

Durée de charge et durée de service
Modèles ISS1500Z ISS3000Z ISS5000Z
Puissance de sortie nominale 1500W 3000W 5000W
Appareils électriques Durée de service
10 x 11W CFL 110W 28H 110W 56H 110W 85H
TV LCD 1 x 150W 29" 150W 21H 150W 42H 150W 63H
Réfrigérateur 1 x 120W 120W 26H 120W 52H 120W 78H
Ventilateur 3 x 60W 180W 17H 180W 34H 180W 52H
Machine à laver 1 x 350W 350W 9H 350W 18H 350W 27H
Ordinateur de bureau 2 x 150W 300W 11H 300W 22H 300W 31H
Four micro-onde 1 x 800W / / 800W 7.5H 800W 11.5H

Climatisation 1 x 1500W / / 1500W 4H 1500W 6H
Chauffage 1 x 1800W / / / / 1800W 5H
Pleine charge 1500W 1500W 2H 3000W 2H 5000W 1.8H
Remarque: Ces valeurs sont données à titre indicatif. Le temps spécifique sera affecté par la charge, l'efficacité de la charge ou le vieillissement de la batterie. Veuillez noter que les puissants appareils avec moteurs ou éléments chauffants, tels que les climatiseurs, les fours à micro-ondes, les systèmes de chauffage d'eau et ainsi de suite ont souvent une augmentation massive de la puissance de démarrage, à environ 3-4 fois la puissance de la puissance de fonctionnement.
